Construção da Pulse EDM - Eletroerosão por penetração pulsada
Descrição da máquina:
Máquina construída segundo o livro de Ben Fleming - "Build a Pulse EDM The next Generation".
http://www.homebuiltedmmachines.com/
http://www.homebuiltedmmachines.com/
Descrição da máquina:
- Entrada 110V AC;
- Saída: 110V DC 10A;
- Possui proteção na entrada AC e DC, independente 10A;
- Possui 8 níveis de regulagem da corrente de trabalho;
- Possui ajuste independente do pulso de corte e do pulso de intervalo;
- Possui controle de velocidade do servo;
- Possui intervalo de retração regulável;
- Possui indicação da tensão e corrente de trabalho nos mostradores analógicos, assim como a indicação da estabilidade do processo através de um led.
Análise da remoção em diversos materiais
Novo cabeçote eixo Z da EDM

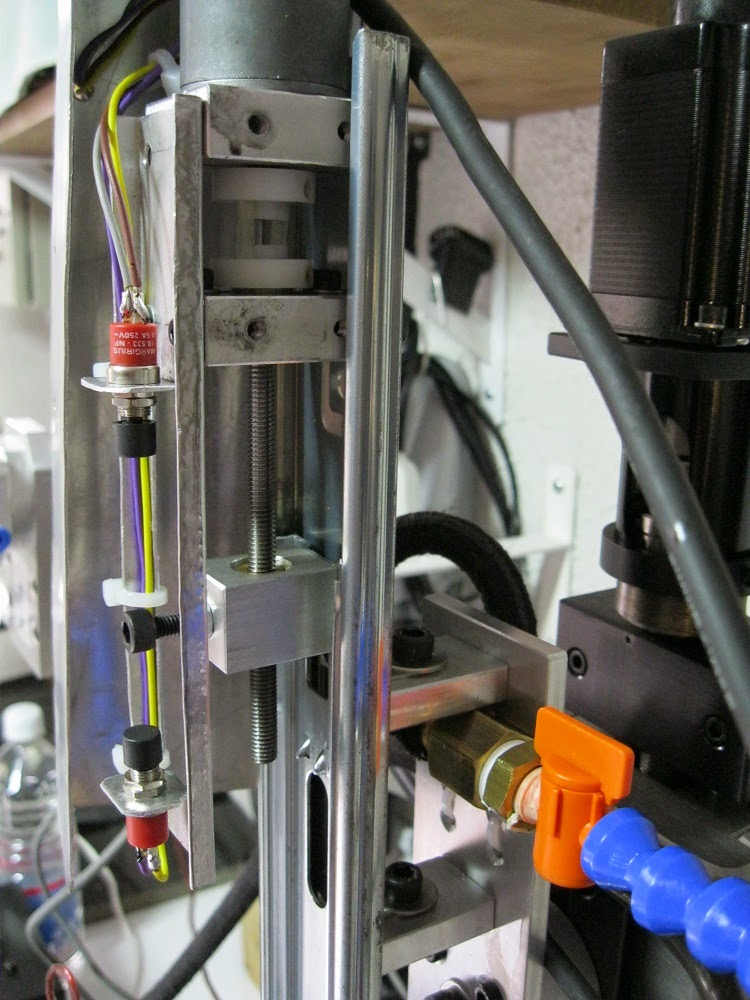

Adição de um controle separado para o servo com chave fim de curso superior/inferior e chave inversora de rotação
Modificação do servo para montagem na CNC
Eletrodos e exemplos de erosão

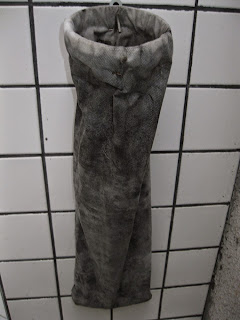

Filtro principal usado
Servo antigo
Sequência da montagem da EDM pulsada
Fabricação do sistema de filtragem da EDM
